操纵杆的选型——思博工程师帮您选！

        各位小伙伴们，我们又见面了~前几期我们介绍了思博的一些操纵杆产品，各位是不是觉得对自己的选型有所帮助呢？可能有人还是会觉得操纵杆种类多，可选特性又多，选型是件很头疼的事，那今天我就为各位梳理一下操纵杆选型的一些基本要素，让大家不再觉得操纵杆选型是件难事！

机械可选项

1.尺寸大小

        操纵杆的尺寸一般是指操纵杆的本体尺寸大小，这个参数影响的是产品安装时所需要的空间的大小。因此在产品选型时，我们先要根据设备预留给操纵杆的安装空间来选择相应的尺寸适合的产品。我司操纵杆尺寸系列齐全，可以满足不同的要求。

2.操作方式

        操纵杆的操作方式分为单轴操作、双轴操作、三轴操作以及更多轴，将其细分则各有以下操作方式：

单轴操作有“I”型：沿产品Y轴方向前后操作；

双轴操作则有：

“C”型（"X"型）：只能沿产品X轴或Y轴运动的十字型操作；

“Q”型：可同时改变X轴和Y轴输出幅度的360度方形操作；

“O”型：可同时改变X轴和Y轴输出幅度的360度圆形操作；

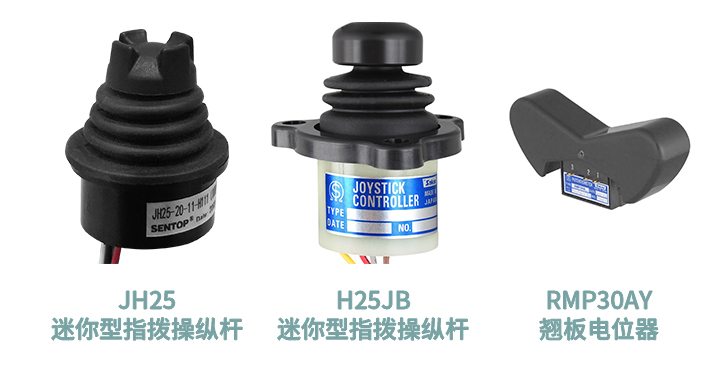

三轴或更多轴操作即在双轴操作方式的基础上增加额外的控制轴数，可实现这一功能的包括：迷你型指拨操纵杆、翘板电位器、指拨轮等。

3.动作方式

        操纵杆的动作方式主要分为自复位型和摩擦定位型。自复位型的操纵杆在无外力作用下可恢复到原始的位置，这个位置通常在中位，对于单轴操纵杆来说也可能是某一方向的末端。摩擦定位型操纵杆则可以停在任何操作位置上。应对一些有更高安全性要求的应用场合，也可以选择带锁定机构的操纵杆，这类操纵杆的锁定位置通常在中位或两侧的末端。

4. 手柄

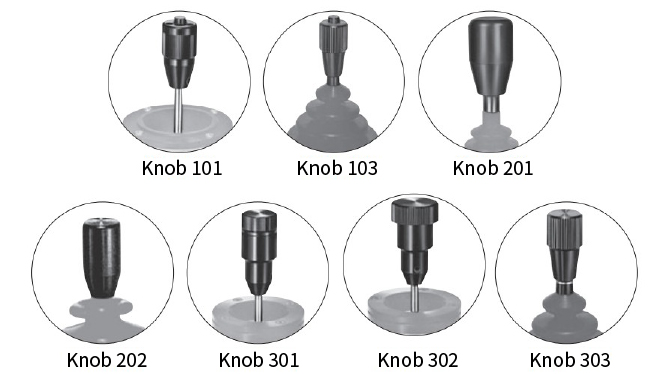

        根据操纵杆产品使用场景及需求，可对操纵杆产品的把手进行选择以实现不同的功能，除之前提到的第三轴操作以及自锁机械需特殊把手实现以外，还有其他把手可供选择，包括：单纯起到握把作用的各种形状的抓握把手、可带按钮开关的单开关、双开关把手以及其他特殊功能的定制把手等；

5.其他

        此外，操纵杆产品根据需求还可选择各种位置的停止位、特殊安装面板、特殊杆长、特殊操作力等等。

电气可选项

1.安装电位器

        操纵杆需要模拟量信号输出时，我司通过在操纵杆本体上加装电位器实现。根据使用环境以及信号需求的不同主要可分为三类：电阻型电位器，非接触型电位器、电阻型电位器+信号转换模块。

        电阻型电位器可选择带一个附加接线端；

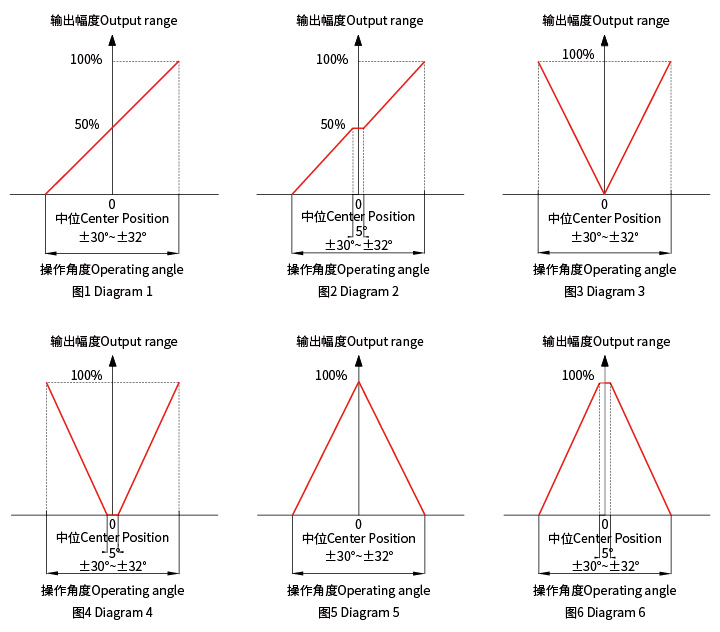

        非接触型电位器可选择5V电源0～5V输出、15～30V电源0～10V输出、15～30V电源4～20mA输出等不同输出信号，并可以定制特殊输出曲线，例如：V字型输出、中位保持等等；

        加装信号转换模块则可在电阻型电位器的基础上实现电流、电压等不同信号输出。

2.附加开关

        当操纵杆需要额外开关信号时，可根据功能选择安装把手按钮开关或微动开关，按钮开关可以选择触发型或切换型，根据需求也可提供带灯型开关、大容量开关等特殊选择；微动开关可定制触发角度以实现中位开关、方向开关和末端开关等功能。

3.型号转换模块

        思博的操纵杆都可以通过加装思博自产的信号转换模块实现10V~0~10V、 -10V~+10V、 4~20mA等各种模拟量信号的输出，还可以满足客户需要提供CANbus、Modbus等总线型产品，大大拓展了输出信号的类型。

        以上的描述包含了操纵杆选型的一些主要要素，希望能够帮到您进行选型，当然您也可以将功能要求告诉我们，我们有专业的技术团队协助您进行选型，您可以将最麻烦的事交给我们，我们将最好的产品交给您。
