思博RS485产品介绍

关键词：RS485/编码器/操纵杆

        RS485是一种通讯物理接口，其基于RS485串行链路的通讯协议可以由开发者自行定义，目前思博RS485产品采用的通讯协议是Modbus RTU(Slave)或SENTOP(Slave)。接下去跟大家简单聊聊RS485产品的通讯物理接口和通讯协议。

通讯物理接口——RS485

RS485传输原理：

        严格的说RS485是一个电气的物理标准，它定义了使用平衡（也称作差分）多点传输线的驱动器和接收器的电气特性。RS485的物理接口需要两根线做为硬件传输媒介，这两根线上传输的是同一个信号，发送端把这个信号一分为二，接收端会把它还原为原来的信号。

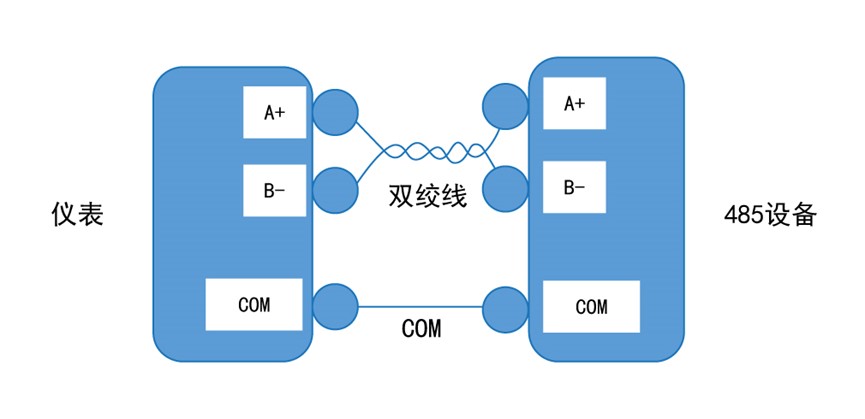

仪表连接RS485设备示意图

采用RS485作为通讯物理接口有以下特点：

（1）差分传输增加噪声抗扰度，减少噪声辐射；

（2）长距离链路，最长可达4000英尺（约1219米）；

（3）数据速率高达10Mbps（40英寸内，约12.2米）；

（4）同一总线可以连接多个发送器和接收器（可以实现组网功能）；

（5）宽共模范围允许驱动器和接收器之间存在地电位差异，允许最大共模电压-7～+12V。

        因此RS485产品可以在远距离以及电气环境不是很好的条件下正常工作，同时具备组网功能。

通讯协议——Modbus RTU(Slave)

Modbus通讯技术：

        Modbus协议是一种已广泛应用于当今工业控制领域的通用通讯协议。通过此协议，控制器相互之间或控制器经由网络（如以太网）可以和其它设备之间进行通信。Modbus协议使用的是主从通讯技术，即由主设备主动查询和操作从设备。一般将主控设备方所使用的协议称为Modbus Master，从设备方使用的协议称为Modbus Slave。典型的主设备包括工控机和工业控制器等；典型的从设备如PLC可编程控制器等。其中RTU（远程终端单元）模式是Modbus协议中的一种传输方式。

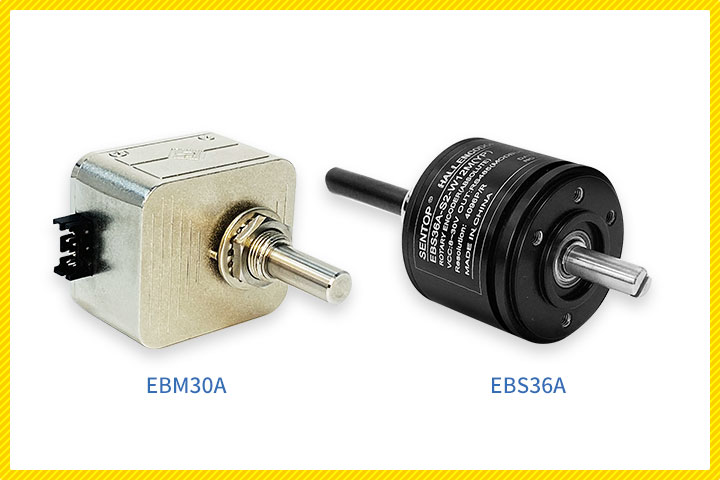

使用RS485协议的编码器

采用Modbus协议有以下特点：

（1）标准、开放、免费；

（2）可以支持多种电气接口，如RS232、RS485等，还可以在各种介质上传送，如双绞线、光纤、无线等；

（3）Modbus的帧格式简单、紧凑，通俗易懂，用户使用容易，厂商开发简单。

通讯协议——SENTOP(Slave)

SENTOP协议的特点：

        SENTOP协议是由思博工程师基于市场应用需求自行开发的一款协议，该协议支持多种电气接口，如RS485、RS232、RS422等。

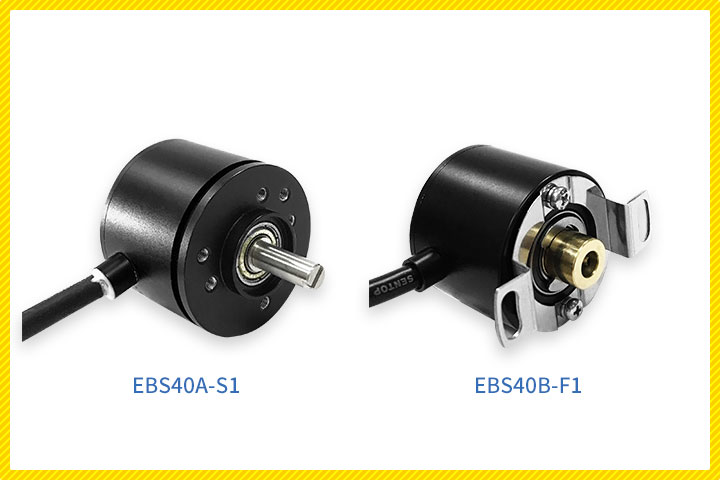

使用SENTOP协议的编码器

        SENTOP协议相比于Modbus协议，信号传输更加简洁快速。

        思博公司RS485产品不仅可以使用通用的Modbus RTU(Slave)协议，还可以选择自行开发的SENTOP(Slave)协议，同时为了满足广大客户的应用需求，产品也支持客户定制。

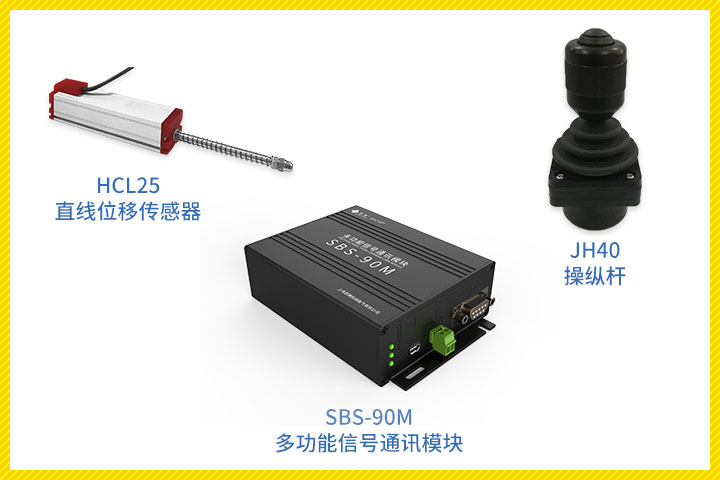

思博的RS485产品

        思博SENTOP旗下的角位移传感器、直线位移传感器、编码器、操纵杆、信号通讯模块等均可实现RS485输出。它们具备较高的防护等级以及良好的抗冲击性和抗震性，可以满足绝大部分工业场景的应用。

        除此之外，思博还有多功能通讯信号模块，配置了RS485, RS232，RS422接口，还可输出CAN、USB等总线信号。客户可根据自己的需求做任意组合信号、种类、接口、协议等。我们之后会对这款产品做详细介绍，有兴趣的朋友也可以关注我们的微信公众号，获取信息。
