H90JBM
H90JBM

H90JBM

霍尔型操纵杆

浏览量: 时间: 2023-01-09

    特点:

  • 电位器内置型

  • 霍尔感应型

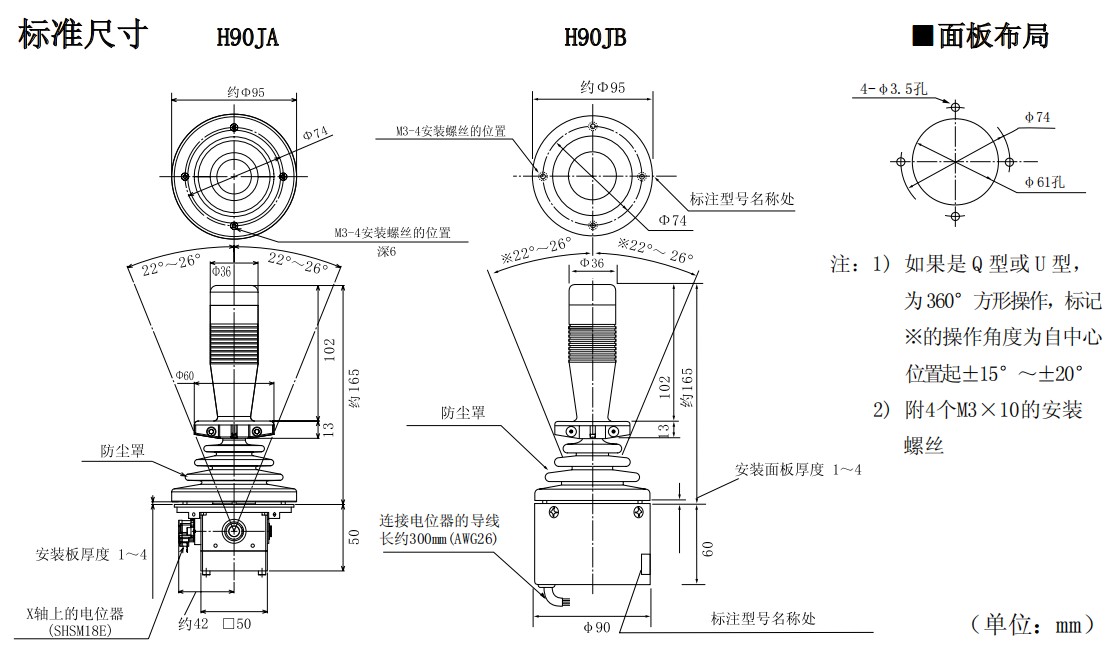

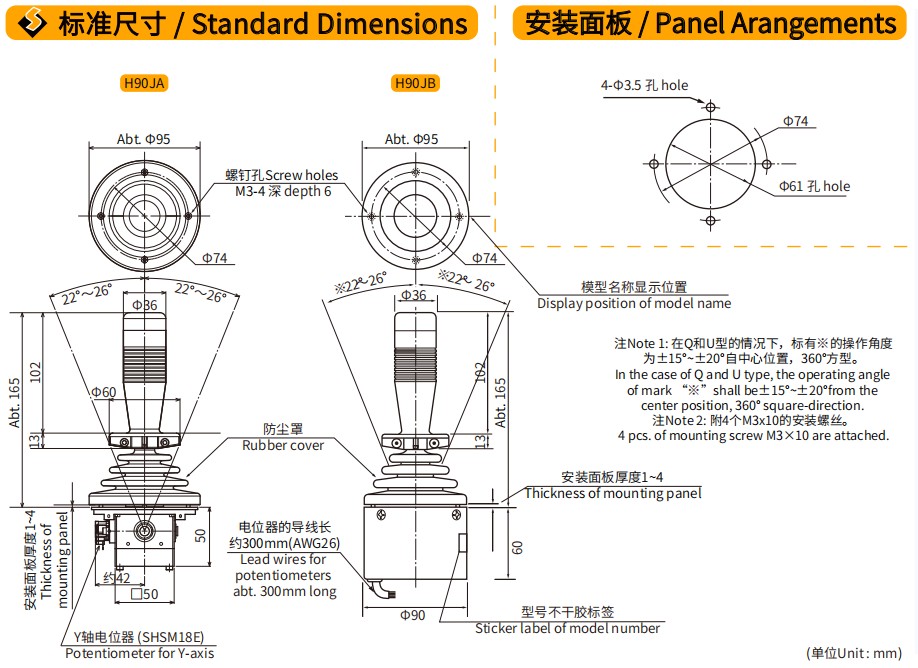

尺寸图


技术参数

一般性能

操纵杆的控制范围

双轴操纵杆:全方位操作约±22°~±26°(自中心位置);三轴操纵杆:除双轴操纵杆操作范围外的把手操作范围约±45°~±50°(自中心位置)

操作压力

标准带弹簧复位装置:自复位到中心位置(全方位操作)X、Y轴:约2 ~ 12N (200 ~ 1200gf);Z轴:约20 ~ 85mN・m (200 ~ 850gf・cm)

操作温度范围

-20℃~+65℃

震动

10~55Hz 98 m/s2

冲击

294 m/s2

预期寿命

约10,000,000

质量

双轴调节型:约650g;三轴调节型:约750g

电气性能

工作电压

5V.D.C.±10%

输出电压

0.5V~4.5V

电气转角

X、Y轴:约±22,Z轴:约±45°

独立线性公差

±3%

负载电阻

>10KΩ

介质耐压

1 min(250V.A.C.)

绝缘电阻

>100MΩ(250V.D.C.)

EMS

100V/m (80MHz~1GHz, 1KHz 正弦波80%调幅)

ESD

接触放电±8KV,空气放电±15KV(根据IEC 61000-4-2 标准)

特殊可选规格

其他机械规格

安装面板、特殊的把手形状和制动机械(仅H90JA可选)

其他电气规格

微动开关、中心位置探测开关、把手内置开关和把手内置翘板开关
