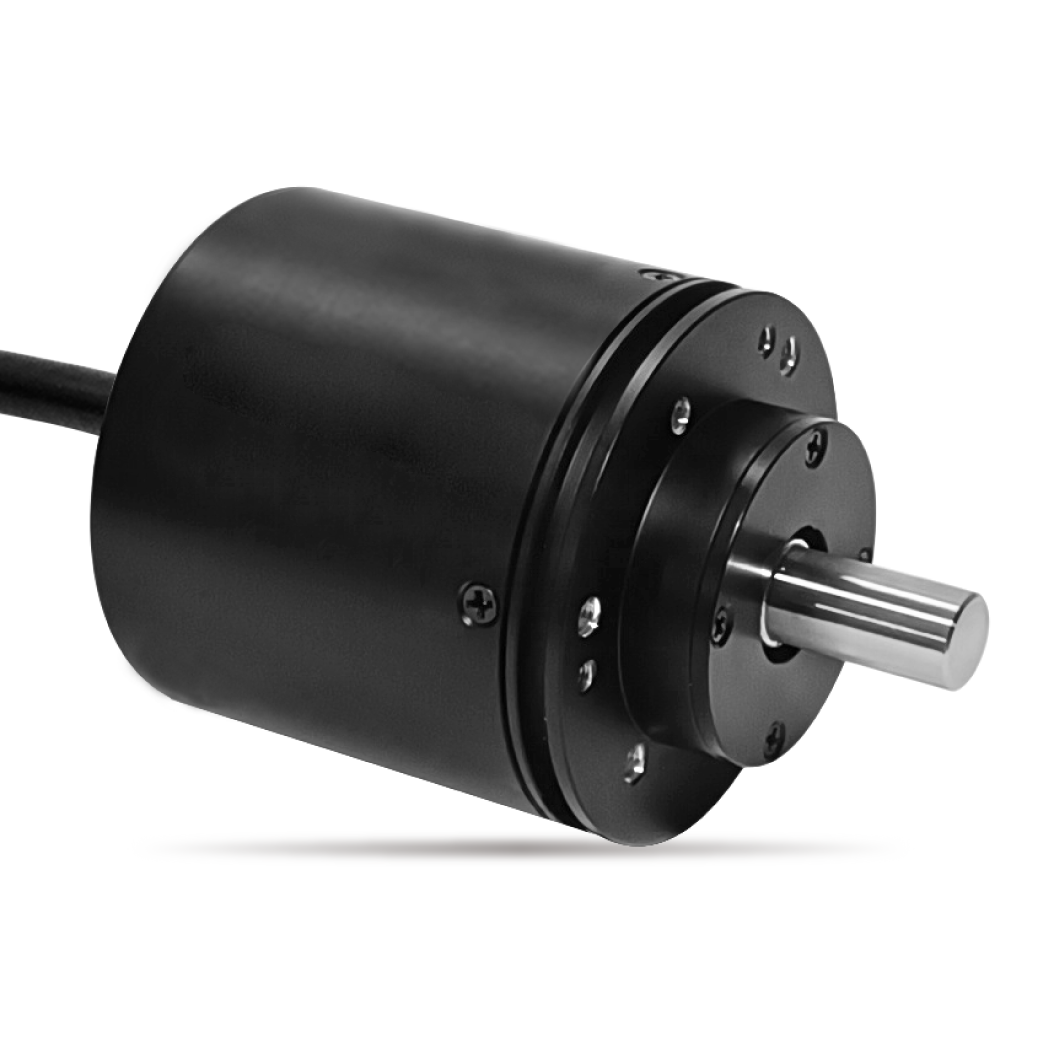

EID58A
EID58A
EID58A
EID58A

EID58A

增量型编码器

浏览量: 时间: 2023-11-01

    特点:

  • 磁性编码器

  • 4096以内任意脉冲都可以设置

  • 高防护等级

  • 内含一对精密滚珠轴承

  • 重载型

  • 抗磁干扰

  • 螺钉&伺服安装

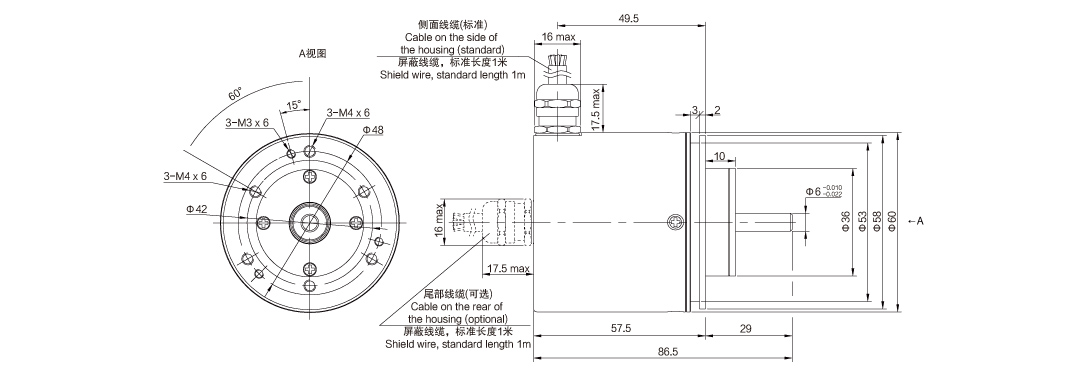

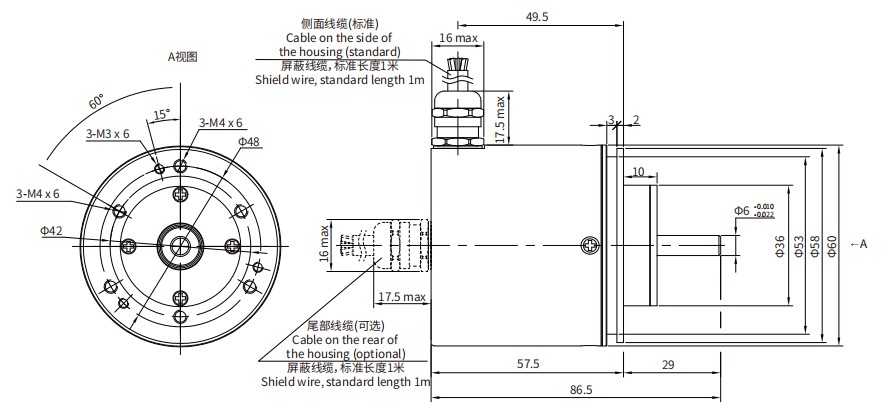

尺寸图


技术参数

一般机械性能

防护等级

外壳IP67;轴IP65,可选IP67

启动力矩

≤50mN·m

最大转速

12,000rpm

预期寿命

100,000,000

质量

Approx.360g

外壳

铝合金,表面阳极氧化

不锈钢

轴负载

径向80N, 轴向40N

轴径

φ6/ φ8/ φ10/ φ12

环境特性

工作温度

-30℃~+105℃

储存温度

-30℃~+105℃

一般电气性能

标准型号

EID58A-S2-W4096P

工作电压

5V-30V

输出高电平

>3V

输出低电平

<0.25V

输出形式

推挽输出

输出脉冲数

4096 ppr

信号延时

<2μs

工作电流(无负载)

<20mA

绝缘电阻

>1000MΩ (500V.D.C)

介质耐压

1 min (500V.A.C)

特殊可选规格

特殊轴型

可根据客户要求定做特殊轴长、特殊轴径、轴上特殊加工(铣平面、开槽、端部打孔、侧面打孔等)和盲孔
