EBMD58A
EBMD58A
EBMD58A
EBMD58A

EBMD58A

绝对值多圈编码器

浏览量: 时间: 2023-10-22

    特点:

  • 磁性编码器

  • 最大圈数: 16384 (14bit)

  • 高防护等级

  • 内含一对精密滚珠轴承

  • 重载型

  • 抗磁干扰

  • 螺钉&伺服安装

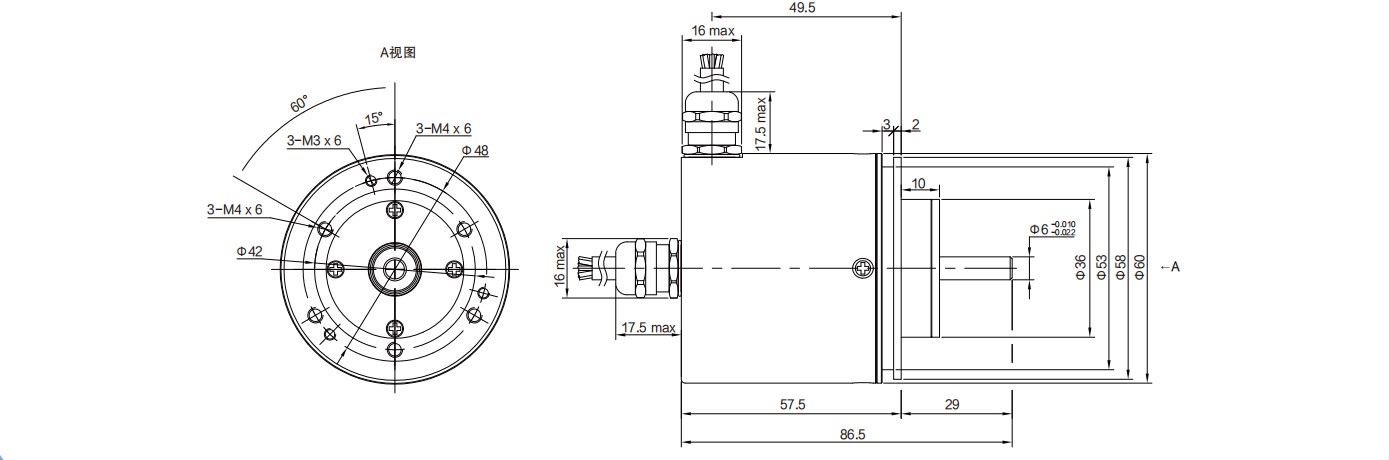

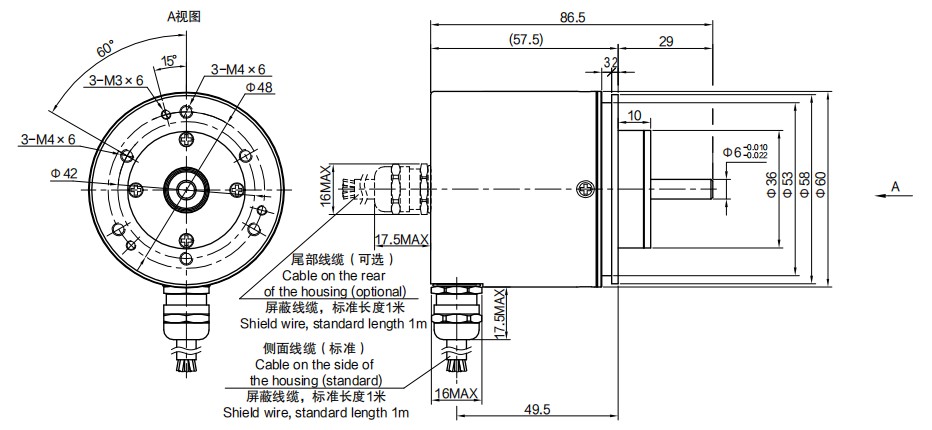

尺寸图


技术参数

一般机械性能

防护等级

外壳 IP67;轴 IP65, 可选 IP67

启动力矩

≤50mN·m

预期寿命

>100,000,000

质量

约360g

外壳

铝合金,表面阳极氧化

不锈钢

轴负载

径向 80N, 轴向 40N

轴径

φ6/ φ8/ φ10/ φ12

环境特性

工作温度

-30℃~+105℃

储存温度

-30℃~+105℃

振动

100m/s²,55Hz~2000Hz (EN 60068-2-6)

冲击

1000m/s²,6ms (EN 60068-2-27)

ESD

接触放电±8KV,空气放电±15KV,EN61000-4-2:2009

EMS

100V/m (80MHz~1GHz,1KHz80% 调幅),EN61000-4-3:2006+A1:2010

一般电气性能

标准型号

EBMD58A-S1-W1212B485

工作电压

9V-30V

工作电流(无负载)

单圈≤50mA, 多圈≤130mA

单圈分辨率

4096(12Bit);最高16384(14Bit)

多圈分辨率

4096 (12 Bit)

信号类型

Modbus RTU slave

波特率

1200~115200bps可设,默认9600bps

设备地址

1~200可设,默认为1

绝缘电阻

> 1000MΩ (500V.D.C)

介质耐压

1 min (500V.A.C)

特殊可选规格

特殊轴型

可根据客户要求定做特殊轴长、特殊轴径、轴上特殊加工(铣平面、开槽、端部打孔、侧面打孔等)和盲孔

可定制协议

可根据客户要求做定制协议。
