EAMD58A
EAMD58A
EAMD58A
EAMD58A

EAMD58A

绝对值多圈编码器

浏览量: 时间: 2023-10-23

    特点:

  • 磁性编码器

  • 最大圈数

  • 高防护等级

  • 内含一对精密滚珠轴承

  • 重载型

  • 抗磁干扰

  • 螺钉&伺服安装

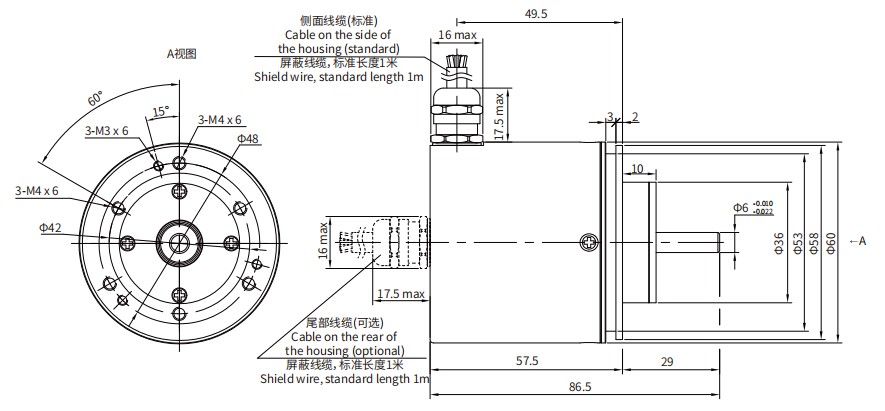

尺寸图

EAMD58A(图1)

技术参数

一般机械性能

防护等级

外壳IP67;轴IP65,可选IP67

启动力矩

<50mN·m

预期寿命

>100,000,000

质量

Approx.360g

外壳

铝合金,表面阳极氧化

不锈钢

轴负载

径向80N, 轴向40N

轴径

φ6/ φ8/ φ10/ φ12

环境特性

工作温度

-30℃~+105℃

储存温度

-30℃~+105℃

振动

100m/s²,55Hz~2000Hz (EN 60068-2-6)

冲击

100m/s²,6ms (EN 60068-2-27)

ESD

接触放电±8KV,空气放电±15KV,EN61000-4-2:2009

EMS

100V/m (80MHz~1GHz,1KHz80% 调幅),EN61000-4-3:2006+A1:2010

一般电气性能

标准型号

EAMD58A-S1-W1212BA

工作电压

9V-30V

工作电流(无负载)

单圈≤70mA, 多圈≤130mA

单圈分辨率

4096 (12 Bit) ; 最高16384 (14 Bit)

多圈分辨率

4096 (12 Bit)

信号类型

SSI差分

码制

二进制 / 格雷码

信号电平

TTL

更新速度

10μs

绝缘电阻

>1000MΩ (500V.D.C)

介质耐压

1 min (500V.A.C)

特殊可选规格

特殊轴型

可根据客户要求定做特殊轴长、特殊轴径、轴上特殊加工(铣平面、开槽、端部打孔、侧面打孔等)和盲孔
