EAM30A
EAM30A

EAM30A

绝对值多圈编码器

浏览量: 时间: 2023-01-09

    特点:

  • 磁性编码器

  • 绝对多圈:30/60圈

  • 单圈分辨率14bit内可选

  • 输出信号:SSI差分信号

  • 任意位置置零

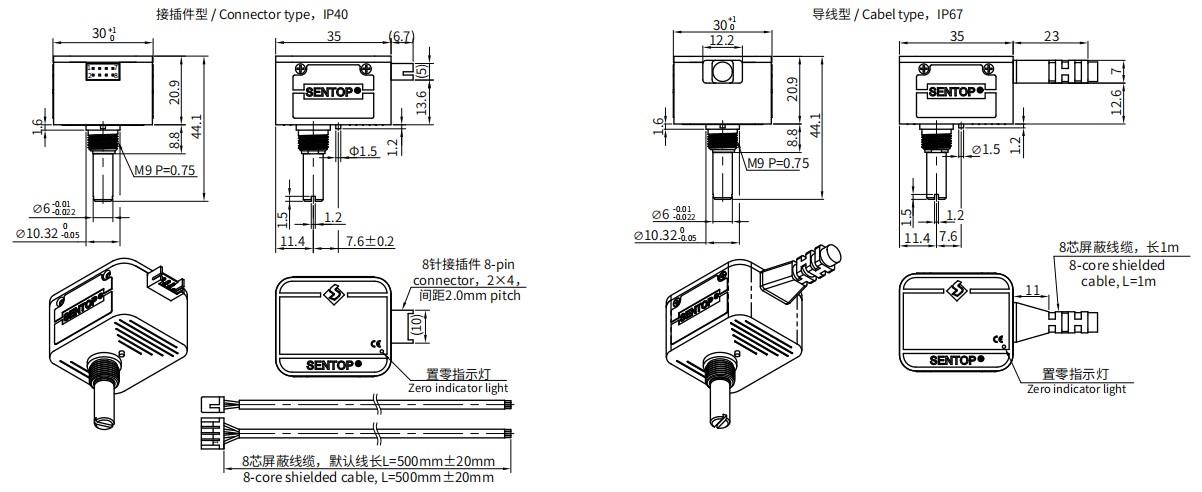

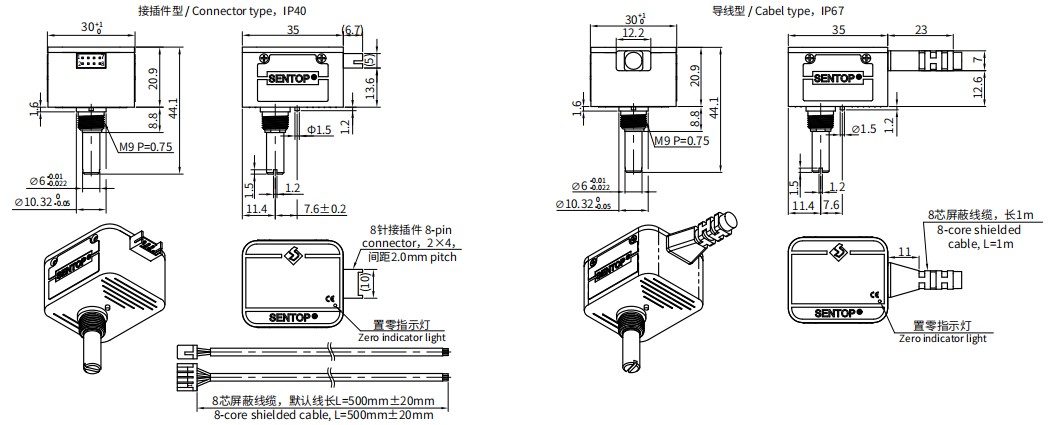

尺寸图


技术参数

一般机械性能

机械转角

360º(连续旋转)

防护等级

IP40

旋转力矩

<5mN·m

预期寿命

>50,000,000

质量

Approx.65g

外壳

锌合金

不锈钢

连接

8芯接插件, 2mm 2x4P

环境特性

工作温度

-30℃~+85℃

储存温度

-30℃~+85℃

ESD

接触放电±8KV,空气放电±15KV,EN61000-4-2:2009

EMS

10V/m (80MHz~1GHz,1KHz80% 调幅),EN61000-4-3:2006+A1:2010

一般电气性能

标准型号

EAM30A-E3-W1230TA

工作电压

标准:3.3V~5VDC;可选:12V~30VDC

工作电流(无负载)

<80mA

单圈分辨率

4096 (12bit)

多圈圈数

标准:30圈;可选:60圈

独立线性公差

±0.3%

重复精度

±1Lsb(实际精度与安装精度、轴同心有关)

信号类型

SSI差分信号

码制

二进制

多圈数据位数

8bit

单圈角度数据位数

12bit

信号电平

TTL

更新速度

10μs

绝缘电阻

>1000MΩ (500V.D.C)

介质耐压

1 min (500V.A.C)

特殊可选规格

特殊线缆和接插件

可选配屏蔽线缆;也可选直接屏蔽线缆引出;线上可带客户指定接插件。

特殊轴型

可根据客户要求定做特殊轴长、特殊轴径或轴上特殊加工(铣平面、开槽、端部打孔、侧面打孔等)。

其他输出信号

如您需要模拟量0-5V、0-10V、4-20mA输出产品或总线RS485、CAN信号产品,可参考同款数字电位器R30M和同款编码器EBM30A。
