R40
R40

R40

单圈非接触磁敏电位器

浏览量: 时间: 2023-01-09

    特点:

  • 磁敏传感器(数字电位器),霍尔型

  • 高防护等级

  • 内含一对精密滚珠轴承

  • 伺服&螺丝安装

  • 多种输出信号

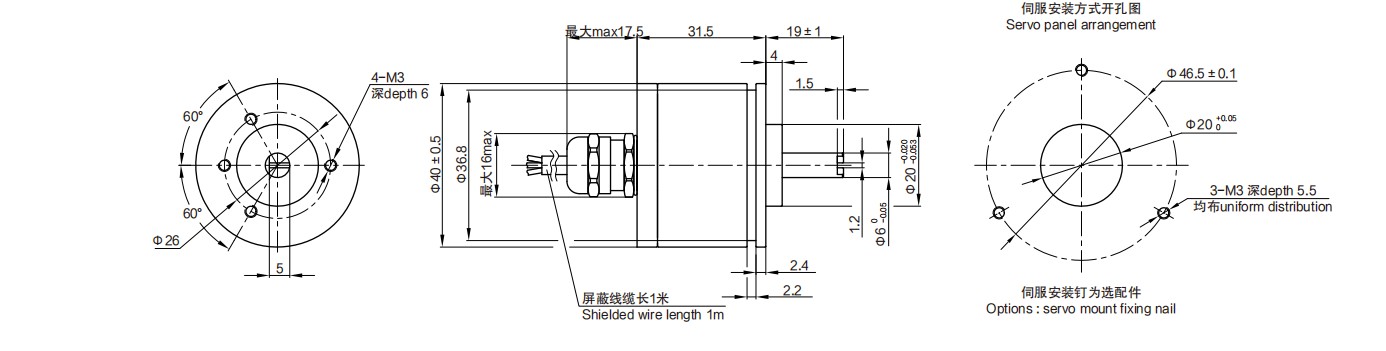

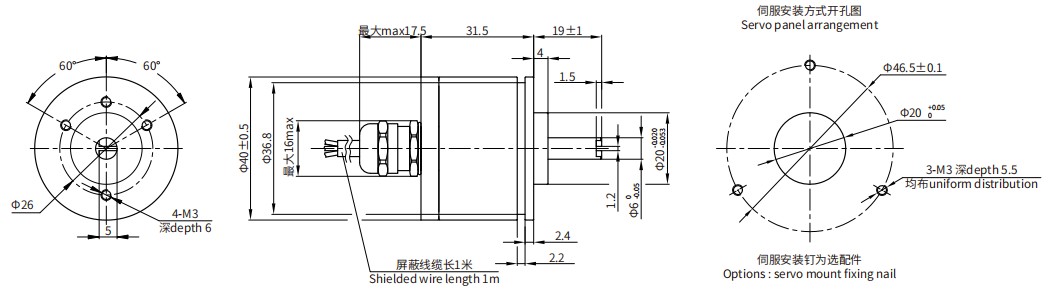

尺寸图


技术参数

一般机械性能

机械转角

360º(连续旋转)

防护等级

IP67

旋转力矩

<1mN·m

预期寿命

100,000,000

质量

Approx.120g

外壳

铝合金,表面阳极氧化

不锈钢

环境特性

工作温度

-40℃~+85℃

储存温度

-40℃~+85℃

ESD

接触放电±8KV,空气放电±15KV,EN61000-4-2:2009

EMS

10V/m (80MHz~1GHz,1KHz80% 调幅),EN61000-4-3:2006+A1:2010

一般电气性能

标准型号

R40 0505 W360(更多工作电压/输出信号:2410、2405、2442,请下载资料查看。)

工作电压

5V±10%

输出信号

0~100%Vcc

工作电流(无负载)

<16mA

始末端输出偏差

<1%·VCC

负载电阻

>100KΩ

有效电气转角

360º

独立线性公差

±0.3%

分辨率

4096 (12 Bit)

更新速度

0.3ms

绝缘电阻

> 1000MΩ (500V.D.C)

介质耐压

1 min (500V.A.C)

工作电压 / 输出信号

0505

5V±10% / 0~100%Vcc

2410

15~30V / 0~10V

2405

9~30V / 0~5V

2442

15~30V / 4~20mA

特殊可选规格

特殊模拟量信号

1010:10V输入,0~10V输出、0305:3.3V输入,0~5V输出、PWM

其他输出信号

增量, SSI, SPI, RS485, RS422, CAN, USB

特殊轴型

特殊轴长、特殊轴径或轴上特殊加工(铣平面、开槽、端部打孔、侧面打孔等)。

特殊机械转角

带停止位(机械转角约345°,或270°、180°、90° 等特殊机械转角的产品,该转角也可由客户指定)

特殊力矩

<0.5mN·m的轻力矩或<30mN·m的高力矩
